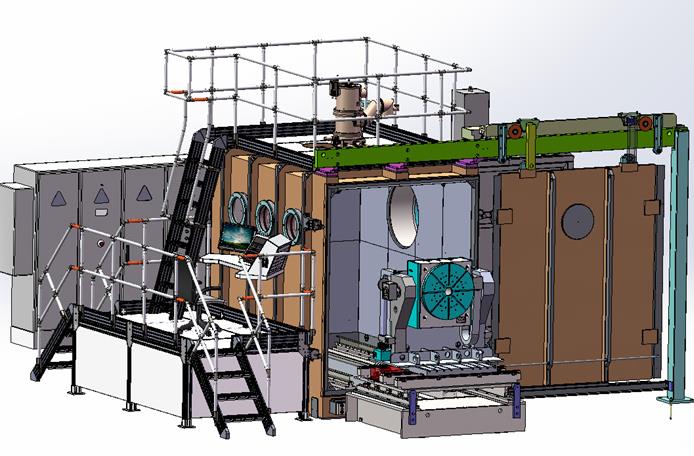

真空電子束焊機模具如何設計
為了將被焊接的工件置于焊機之中，工裝模具（夾具）直接影響焊接的實施效果，從一定意義上講，模具的正確設計是焊接工作成功的一半。

（1）夾持作用。夾具的正確運用關系到焊接的精度，一個合理的夾具既要保證工件的正確裝配，又要考慮到電子束的可達性。對于易變形的工件，在夾持（或頂緊）時，壓力要適中，可以用合適的彈簧起緩沖作用。

（2）散熱作用。對于易破碎或熱敏的工件，夾具的散熱作用不可忽視，如圖1是一種光電器件，其中玻璃管殼與金屬管殼、纖維屏玻璃與窗架盤均已經完成封接或粘接，最后一道封口用電子束焊接。前二道焊縫均受不得熱沖擊，所以在電子束焊接時要有一個合適的夾具，以幫助散熱。在設計和選材時要注意：夾具與工件的配合要好，接觸面要大；材料用熱傳導較好的材料，如純銅。

（3）合攏作用。有的工件屬于空腔型，如空心球體，只有通過焊接手段才能夠制成。電子束的焊接精度高，配以適當的合攏模具，將兩個半球在焊接室內合擾后施焊，可以獲得滿意的結果，如用圖2所示的專用模具即可。這種焊接過程，既能夠獲得內腔呈真空狀態的目的；而且又可以保證焊接時不會發生焊縫濺射問題（如果事先在焊接室外合擾，內腔空氣不易抽出，焊接時熔池會發生濺射現象）。 形成涂膜，能夠有效減輕環境的腐蝕。
